Montare una scatola di derivazione: la guida completa

La scatola di derivazione rappresenta un elemento fondamentale nell’ambito degli impianti elettrici, utilizzata per connettere diversi circuiti in modo sicuro e ordinato. Questa guida vi accompagnerà attraverso i passaggi necessari per un’installazione corretta, dalla scelta dei materiali fino alla manutenzione, assicurandovi di ottenere il massimo dalla vostra scatola di derivazione interna.

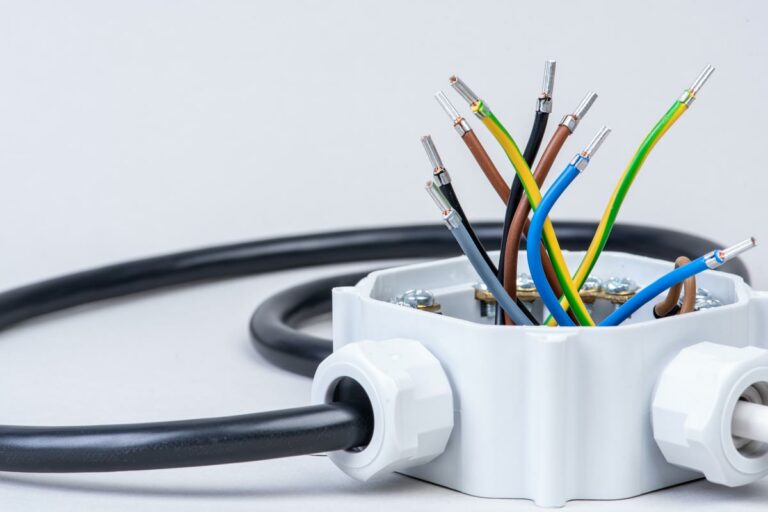

Cos’è una scatola di derivazione?

Una scatola di derivazione è un componente essenziale negli impianti elettrici, un elemento fondamentale nell’elenco del materiale elettrico che serve ad un elettricista, utilizzato per distribuire le linee elettriche in più direzioni. Si tratta di un contenitore, generalmente realizzato in plastica o metallo, all’interno del quale i cavi elettrici possono essere connessi tra loro attraverso morsetti o connettori specifici.

La funzione principale di una scatola di derivazione è quella di organizzare e proteggere le connessioni elettriche, facilitando la distribuzione del segnale o della corrente elettrica da una linea principale a più circuiti secondari. Questo permette non solo di mantenere l’ordine e la sicurezza dell’impianto elettrico, ma anche di semplificare eventuali operazioni di manutenzione, controllo o espansione del sistema a partire dalle scatolette di derivazione.

Inoltre, grazie alle scatole di derivazione, è possibile garantire l’isolamento delle connessioni elettriche, proteggendole da fattori esterni come umidità, polvere o agenti chimici, e prevenire rischi di cortocircuiti o incendi dovuti a connessioni errate o esposte. Queste scatole di derivazione elettriche sono impiegate sia negli impianti elettrici civili, come nelle abitazioni e negli uffici, sia in quelli industriali, dove la complessità e l’estensione dell’impianto richiedono una gestione accurata delle linee elettriche.

Materiali e strumenti necessari per montare una scatola di derivazione

Per montare una scatola di derivazione sono necessari alcuni strumenti e materiali specifici, che garantiscono un’installazione sicura ed efficiente. Ecco un elenco di ciò che serve prima di vedere nei dettagli la guida all’installazione di una scatola di derivazione:

1. Scatola di Derivazione: scegliere il modello di cassetta di derivazione adeguato in base al tipo di impianto tra i diversi tipi di scatole di derivazione (interno, esterno, scatola di derivazione incasso, a parete, etc.) e alle dimensioni necessarie per ospitare tutti i cavi (scatola derivazione grande o piccola).
2. Cacciaviti: utili per aprire il coperchio della scatoletta di derivazione e, se necessario, per serrare i morsetti di connessione.
3. Tronchesina e Pinze: per tagliare e spelare i cavi elettrici, oltre che per manipolare i fili durante il collegamento.
4. Morsetti o Connettori: per unire i cavi all’interno della scatola elettrica. La scelta dipende dal tipo di cavo e dalla corrente che deve sopportare il collegamento.
5. Nastro Isolante e Guaine Termoretraibili: per isolare i collegamenti e garantire una maggiore protezione contro cortocircuiti o ingressi di umidità nella cassetta derivazione elettrica.
6. Fascette Fermacavo: per organizzare e fissare i cavi all’interno della scatola, mantenendo l’ordine e facilitando eventuali interventi futuri nella scatoletta elettrica.
7. Viti e Tasselli: se si prevede di fissare la scatola a una parete o a un altro supporto, per garantire stabilità e sicurezza.
8. Tester o Multimetro: per verificare l’assenza di tensione prima di iniziare i lavori e per testare i collegamenti nella scatola di derivazione grande o piccola una volta completata l’installazione.
9. Livella: per assicurarsi che la cassetta derivazione sia montata in modo perfettamente orizzontale o verticale, a seconda delle necessità.
10. Matita e Metro: per segnare il punto esatto dove verranno fissate le casse di derivazione e per misurare le distanze tra i vari punti di fissaggio.

L’uso di strumenti e materiali di qualità è fondamentale per garantire la sicurezza e la durabilità dell’impianto elettrico e delle scatole di derivazione per impianti elettrici. Prima di procedere con l’installazione, è importante anche conoscere le normative vigenti in materia di impianti elettrici e cassette derivazione per assicurarsi che l’installazione sia conforme agli standard di sicurezza.

Passaggi per il montaggio di una scatola di derivazione

Come installare una scatola di derivazione in casa? Il montaggio di una scatola derivazione incasso richiede precisione e attenzione per garantire la sicurezza e l’efficienza dell’impianto elettrico. Ecco i passaggi principali per una corretta installazione scatola di derivazione:

  1.Preparazione

Prima di iniziare, assicuratevi di disattivare la corrente elettrica per lavorare in sicurezza. Controllate che tutti gli strumenti e i materiali siano a portata di mano e che la scatola di derivazione sia adeguata alle vostre esigenze, rispettando le normative CEI.

Scegliere la posizione: Determinare il punto esatto dove installare la scatola di derivazione da incasso, considerando la facilità di accesso per future manutenzioni e la vicinanza ai cavi che necessitano di essere collegati.

Spegnere l’alimentazione: Assicurarsi che l’alimentazione elettrica sia spenta per evitare rischi di shock elettrico durante l’installazione.

Raccogliere gli strumenti e materiali necessari: Preparare tutti gli strumenti e i materiali elencati nella sezione precedente per il cablaggio elettrico.

  2.Installazione della Scatola

Segnare i punti di fissaggio: Utilizzando una matita e una livella, segnare sulla parete o sul supporto scelto i punti esatti dove fissare le scatole di derivazione da incasso.

Fissare la scatola: Per montare scatola di derivazione trapanare i fori nei punti segnati, inserire i tasselli e fissare le scatole elettriche utilizzando le viti. Assicurarsi che sia ben ancorata e stabile.

  3.Collegamento dei Cavi

Preparare i cavi: Spelare i cavi all’estremità, lasciando scoperta la quantità di filo necessaria per il collegamento scatola derivazione. Utilizzare la tronchesina e le pinze per questa operazione.

Inserire i cavi nella scatola: Passare i cavi attraverso gli appositi ingressi delle scatole elettriche da incasso. Se necessario, utilizzare guaine protettive per migliorare l’isolamento e la protezione dei cavi.

Effettuare i collegamenti: Utilizzare i morsetti o i connettori per unire i cavi secondo lo schema elettrico previsto. Assicurarsi che ogni collegamento sia sicuro e ben isolato con nastro isolante o guaine termoretraibili.

  4.Verifica e Test

Controllare i collegamenti: Prima di chiudere la scatola da incasso, verificare che tutti i collegamenti siano corretti e ben fissati.

Testare l’impianto: Riattivare l’alimentazione elettrica e utilizzare un tester o multimetro per verificare il corretto funzionamento dell’impianto. Controllare che non ci siano dispersioni e che la tensione sia corretta.

  5.Chiusura della Scatola

Chiudere la scatola: Una volta completati i collegamenti e verificato il corretto funzionamento, chiudere le cassette di derivazione da incasso, assicurandosi che il coperchio sia ben fissato per proteggere i collegamenti dagli agenti esterni.

Consigli per un’installazione sicura:

• Verificate sempre che i collegamenti delle cassette elettriche siano ben isolati e fissati.
• Rispettate le normative CEI per la sicurezza degli impianti elettrici.
• Testate l’impianto con un tester elettrico prima di riattivare la corrente.

Manutenzione e risoluzione problemi scatola di derivazione

La manutenzione di una scatola di derivazione è un’attività cruciale per garantire la sicurezza e l’efficienza dell’impianto elettrico a lungo termine. Ecco alcuni passaggi e consigli per effettuare una corretta manutenzione delle cassette elettriche da incasso:

Ispezione Visiva

• Controllare regolarmente l’esterno della scatola di derivazione per verificare che non ci siano danni visibili, come crepe, rotture o segni di umidità e corrosione. Anche l’integrità del coperchio delle cassette derivazione incasso deve essere verificata per assicurarsi che sia ben fissato e che protegga adeguatamente i componenti interni.

Verifica dei Collegamenti

• Spegnere l’alimentazione elettrica prima di aprire la cassetta elettrica da incasso per qualsiasi verifica interna. Questo passaggio è fondamentale per prevenire rischi di shock elettrico.
• Ispezionare i collegamenti per assicurarsi che non ci siano cavi allentati, danneggiati o segni di surriscaldamento. I collegamenti delle scatole da incasso devono essere fermi e ben isolati.

Pulizia

• Rimuovere la polvere e lo sporco accumulati all’interno della cassetta derivazione incasso utilizzando un panno asciutto o una spazzola morbida. È importante evitare l’uso di liquidi che potrebbero danneggiare i componenti elettrici.

Controllo dell’Isolamento

• Utilizzare un tester o multimetro per verificare l’integrità dell’isolamento dei cavi nelle scatole derivazione. Questo aiuta a prevenire problemi di dispersione elettrica o cortocircuiti.

Sostituzione di Componenti Danneggiati

• In caso di cavi o componenti danneggiati, è necessario sostituirli immediatamente per mantenere l’efficienza e la sicurezza impianti elettrici e delle scatole incasso. Utilizzare sempre materiali conformi alle normative vigenti.

Verifica della Guarnizione

• Se la scatola incasso di derivazione è installata in ambienti esterni o umidi, controllare la guarnizione del coperchio per assicurarsi che sia integra e che offra una protezione efficace contro l’umidità.

Documentazione

• Mantenere un registro delle manutenzioni effettuate, annotando la data dell’intervento e la natura dei controlli o delle sostituzioni effettuate. Questo può essere utile per monitorare lo stato delle scatole per impianti elettrici nel tempo e pianificare future manutenzioni.

Consultazione di Professionisti

• In caso di dubbi o se si riscontrano problemi complessi, è consigliabile consultare un professionista qualificato. L’intervento di un elettricista esperto su una scatola di derivazione elettrica può prevenire rischi e garantire che la manutenzione sia eseguita secondo le normative di sicurezza.

Effettuare una manutenzione regolare e accurata della scatola derivazione elettrica contribuisce a prevenire guasti, prolungare la vita dell’impianto elettrico e garantire la sicurezza delle persone e delle strutture.

Montare una cassetta di derivazione elettrica richiede attenzione e precisione, ma seguendo questa guida e rispettando le pratiche di sicurezza, potrete realizzare un impianto elettrico sicuro ed efficiente. La qualità dei materiali, come quelli offerti dal nostro e-commerce di ferramenta per montaggio e materiale elettrico Cozzolino s.r.l., gioca un ruolo fondamentale nel successo dell’installazione delle scatole derivazione da incasso
